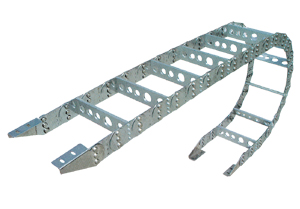

Tl型钢铝拖链

名称:Tl型钢铝拖链

详细信息

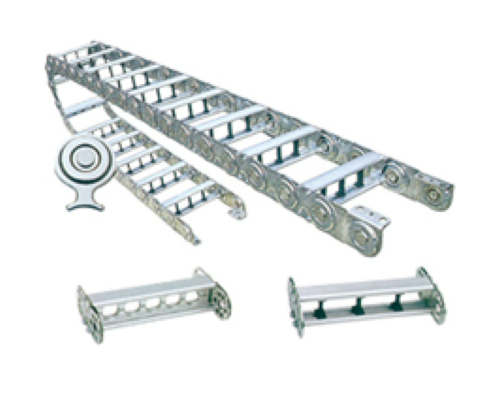

TL 钢制拖链:

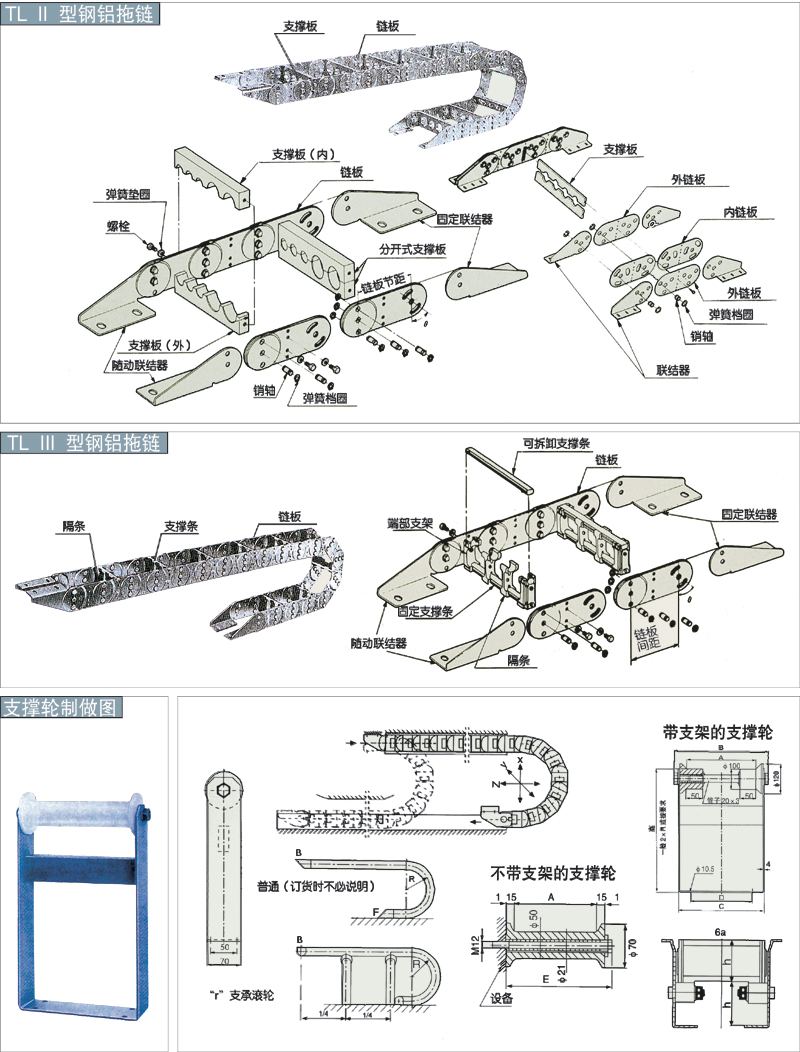

TL 系列钢拖链的主体链板 ( 优质钢板镀铬 ) 、支撑板 ( 挤拉铝合金 ) 、轴销 ( 合金钢 ) 等部件组成。使电缆或橡胶管与拖链之间产生扭曲变形,链板经镀铬处理外形效果新颖,结构合理,灵巧强度高,钢性好不变形,安装方便、使用可靠、易拆卸、本产品采用了高强度耐磨材料,合金铜为轴销,提高了产品的耐磨强度,弯曲灵活,阻力变小,降低了噪音,从而可保证长时间使用不变形,不下垂。
本产品外观精美,可在较大程度上增强机床设备的整体艺术美观效果,增强我国机床,机械设备在国际市场的竞争能力。


TL型钢制拖链主要参数:

参数 型号
TL45
TL65
TL95
TL125
TL180
TL225
节距 t
45
65
95
125
180
225
弯曲半径 R
50
75 90 115 125 145 185
115 145 200 250 300
200 250 300 350 470 500 575 700 750
250 300 350 450 490 600 650
350 400 600 750
拖链最小宽度 Bmix
30
70
120
120
200
250
拖链最大宽度 Bmax
250
350
450
550
650
100
拖链长度 L
由用户按需要自定
支撑板最大孔径 D1
20
30
50
75
110
150
矩形孔 Dmax
16
26
46
72
-
-

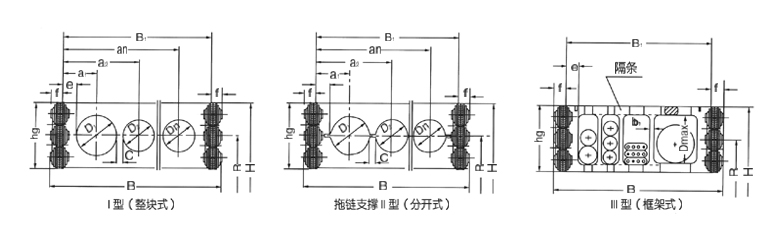

支撑板参数:
型号
TL45
TL65
TL98
TL125
TL180
TL225
支撑型式
|
| |||||
| || |||
| || |||
||
||
e
8
10
12
12
15
22
f
8
8
10
12
15
15
b1
-
-3
-4
-5
-
-

al ~ an
D1 ~ Dn

按用户需要自定
联结器参数:
型号 参数
hg
D
Cmin
j
k
m
l1
l2
l3
l4
d
h
s
TL45
30
14
4
9.5
13.5
11.5
50
30
3
10
6.5
15
2
TL65
44
26
4
13
17
14
75
45
5
15
7
22
3
TL95
70
46
5
25
30
26
105
65
10
20
9
35
4
TL125
96
72
6
25
30
25
130
80
10
25
11
48
5
TL180
144
-
7
25
35
29
175
115
10
30
13
72
6
TL225
200
-
10
35
45
39
200
140
10
30
18
100
8
